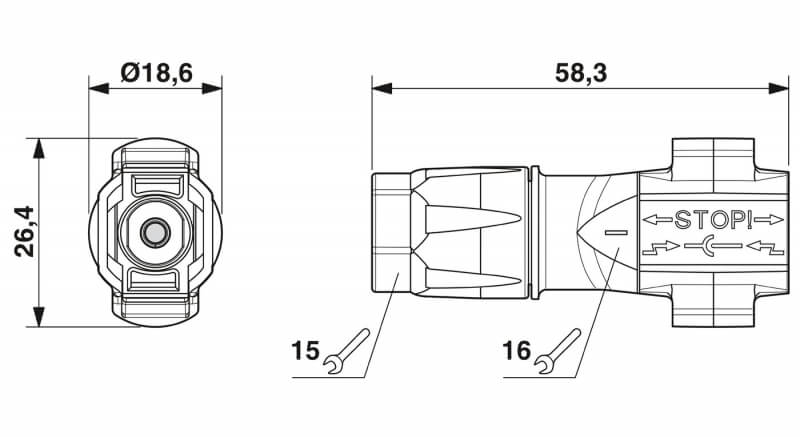

PV-C3M-S2,5-6

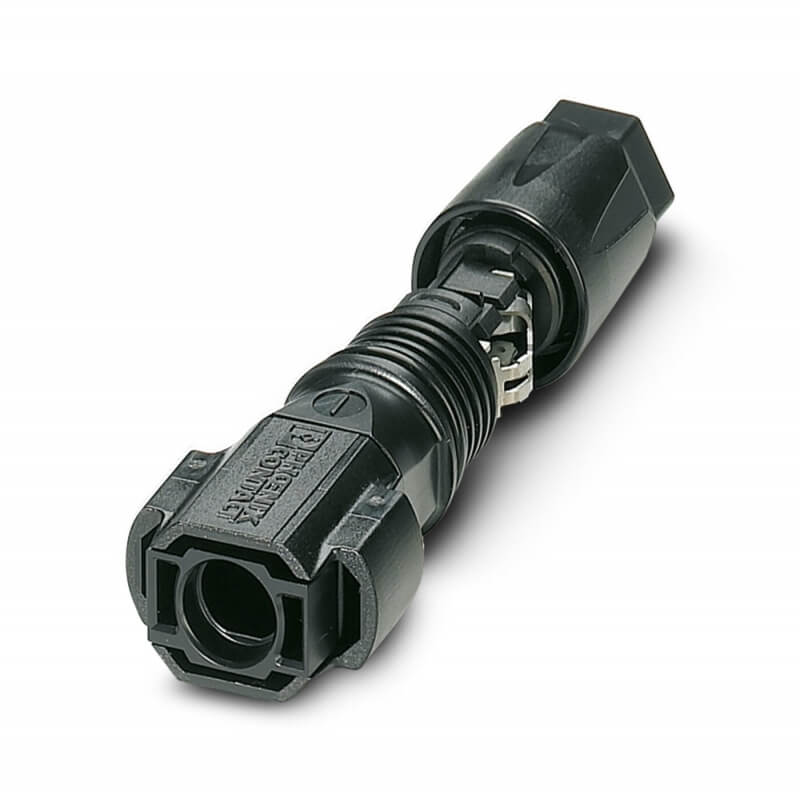

Phoenix Sunclix Solarstecker 2,5-6,0mm² (-)

Photovoltaik-Steckverbinder
Nennstrom: 35 A
Gehäuse inklusive Kontakt für Kabelquerschnitt 2,5-6,0 mm²
Leitungsdurchmesser 5,5 - 8,0mm
Nennspannung: 1100 V
Anschlussart: Sunclix-Federanschluss
Phoenix Artikelnummer: 1386384

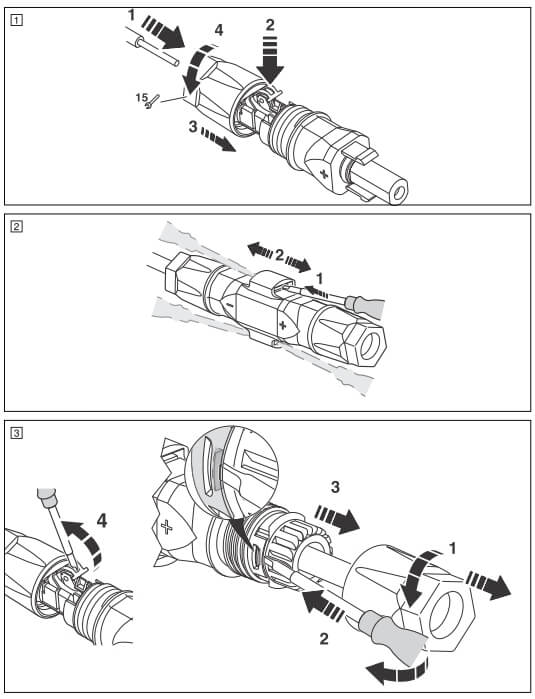

Kabel anschließen (Bild 1 )

• Isolieren Sie das Kabel mit einem geeigneten Werkzeug um 15 mm ab.
  Achten Sie darauf, dabei keine Einzeldrähte abzuschneiden.
• Führen Sie die abisolierte Ader mit verdrillten Litzen sorgfältig bis zum Anschlag ein.
  Die Litzenenden müssen in der Feder sichtbar sein.
• Schließen Sie die Feder. Stellen Sie sicher, dass die Feder eingerastet ist.
• Schieben Sie den Einsatz in die Hülse.
• Ziehen Sie die Kabelverschraubung mit 2 Nm an.
• Führen Sie Stecker und Buchse zusammen.
  Dabei rastet die Verbindung ein.
• Ziehen Sie an der Kupplung, um die korrekte Verbindung zu prüfen.

Steckverbinder trennen (Bild 2)

• mittels Schlitz-Schraubendreher mit 3mm breiter Klinge

Kabel lösen (Bild 3)

• Drehen Sie die Kabelverschraubung auf
• Führen Sie den Schraubendreher ein, wie in Bild  3  gezeigt.
• Hebeln Sie die Verbindung auf und ziehen Sie Hülse und Einsatz auseinander
• Öffnen Sie die Feder mit dem Schraubendreher. Entfernen Sie das Kabel.
